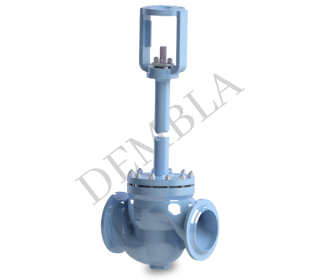

Kryogenes Geradsitz-Regelventil
Serie 1100c
Dembla Cryogenic Globe Control Valves wurden entwickelt und hergestellt, um die höchsten Industriestandards zu übertreffen. Diese kryogenen Ventile wurden entwickelt, um Flüssigkeiten und Gase zu steuern, wo kryogene Temperaturen bis zu -196 °C erreichen können. Bei Bedarf schließen diese Ventile für spezielle Anwendungen zuverlässig dicht ab. Die optimierte Geometrie dieser Ventilkörper weist sanfte Kurven und einen nahezu konstanten Strömungskanal auf, wodurch die Turbulenzen des fließenden Fluids verringert und die Durchflusskapazität des Ventils erhöht werden. Diese Ventile sind in einer Reihe von Konfigurationen erhältlich, die verschiedene Spezifikationen erfüllen und eine hervorragende Leistung erbringen können.
Größe & Bewertung
150#
36 Zoll
DN 900
300#
36 Zoll
DN 900
600#
24 Zoll
DN600
900#
16 Zoll
DN400
1500 #
12 Zoll
DN300
2500#
8 Zoll
DN200
Merkmale

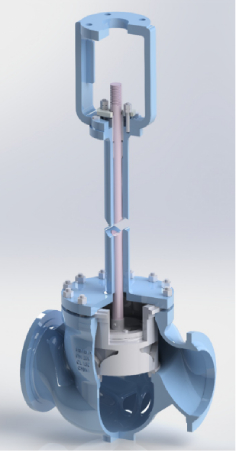

Die Höhe der verlängerten Haube ist geeignet ausgelegt, um die Stopfbüchse von kryogenen Oberflächen fernzuhalten. Dies vermeidet das Versagen von Dichtungen aufgrund von Niedertemperatureinwirkung.
Die richtige Auswahl und Prüfung von Materialien sind Grundlagen für eine gute Leistung von Tieftemperaturventilen. Dies wird sorgfältig für den Betrieb bei niedrigen Temperaturen durchgeführt, die für -196 °C geeignet sind.
Für die unterschiedlichen Prozessanwendungen sind verschiedene Trimming-Optionen erhältlich.
Norm
Design
BS 6364, API 16.34
Angesicht zu Angesicht
ISA 75.08, ASME B16.10
Flanschende
ASME B16.5
Prüfung und Inspektion
FCI 70-2, BS 6364, MESC SPE 77/200, MSS SP-134
Körper-MOC
MATERIAL | GRENZTEMPERATUR |
A352 LC3 | -101℃ |
A351 CF8 | -254℃ |
A351 CF8M | -254℃ |
A351 CF3 | -254℃ |
A351 CF3M | -254℃ |
Sitz-/Dichtungsauswahl
Immobilien | PCTFE | PTFE | SPÄHEN | |
Temperaturbereich °C (°F) | -385~328 (-150 ~-200) | -328~392 (-150 ~-200) | -148~500 (-100~-260) | |
Druckrate | 150# - 1500# | 150# - 600# | 150# - 2500# | |
Mechanische Eigenschaften | Härte (D) | 75 ~ 85 | 55 ~ 60 | ≥ 82 |
Zugfestigkeit (MPa) | 31,4 ~ 37,5 | 28 ~ 40 | ≥ 95 | |
Zugdehnung (Bruch, %) | 50 ~ 200 | > 350 | ≥ 55 | |
Physikalische Eigenschaften | Spezifisches Gewicht (g/cm3) | 2.11 ~ 2.16 | 2.16 ~ 2.18 | 1,3 ~ 1,4 |
Wasseraufnahme, 24 Std. (%) | 0.00 | 0.00 | 0,2 | |
Sättigung der Wasseraufnahme | < 0,01 | < 0,01 | 0,5 | |
Service-Anwendung | Kryo- und Niedrigtemperatur | Chemische und niedrige Temperatur | Hochdruck und Temperatur | |
Anwendungsbranchen
Ölbenzin
Metallurgie
Energieerzeugung
Chemisch
Petrochemie
Marine
Globale Präsenz von Dembla
Dembla ist einer der größten Hersteller, Exporteure und Lieferanten von Cryogenic Globe Control Valve - Series 1100c in Italien, Irak, Korea, Deutschland, USA, Russland, Brasilien, Mexiko, Chile, Kanada, Australien, Indonesien, Philippinen, Vietnam, Österreich, Afrika, Spanien, Türkei, Niederlande, Großbritannien und auf der ganzen Welt.
Unsere Produktionsstätte befindet sich in Bhiwandi, Thane - Mumbai, Maharashtra, Indien.
