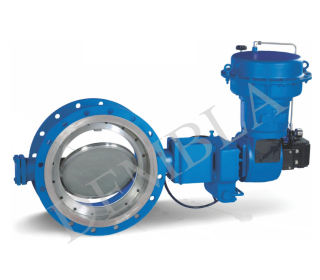

Doppelt versetzte Absperrklappe
Serie - 7400
Dembla Doppelexzenter-Absperrklappen sind in einer Vielzahl von Materialien, Größen, Innengarniturformen und anderen Merkmalen erhältlich. Eine umfassende Liste von Funktionen ist für die sofortige Navigation verfügbar
Dembla Hochleistungs-Absperrklappen sind in Wafer- und Lug-Ausführung erhältlich, die dem API 609-Standard entsprechen. Die Disc-Konstruktion ist Double Offset und bietet hervorragende Steuerbarkeit, blasendichte Absperrung, längere Sitzlebensdauer und reibungslosen Betrieb.
Eine gut gelagerte Welle mit Hochleistungslagern gewährleistet eine perfekte Ausrichtung von Sitz und Scheibe für einen reibungslosen und störungsfreien Betrieb. Die Ventile wurden strengen Tests unterzogen, um die Leistungsanforderungen der Industrie zu erfüllen.
Größe & Bewertung
PN6
128 Zoll
DN 3200
PN10
80 Zoll
DN 2000
#150
60 Zoll
DN1500
#300
36 Zoll
DN 900
Merkmale
Ventile für bidirektionales dichtes Absperren für Größen bis 3000 NB (mit Elastomer-Weichsitz)
Große Auswahl an verschiedenen Sitzformen: EPDM I VITON I PTFE I RPTFE (GFT) I SS316
Anti-Blow-out-Stieldesign
Wafer-, Lugged- und Double Flanged-Design
Positionierer
Norm
Design
API-609/ASME-B-16.34
F/F
API-609/EN 558
Testen
API-598/EN-12266, FCI-702
Feuersicher
API-607
Verbindung beenden
FLANSCH/WAFER/LUG-B16.5,B16.47,EN1092-1
BUTTWELD-B16.25
Material
MATERIAL | CASTING | SCHMIEDEN |
KOHLENSTOFFSTAHL | A216 Gr. WCB, A217 Gr. WC6, A217 Gr. WC9 | A105 |
KOHLENSTOFFSTAHL MIT NIEDRIGER TEMPERATUR | A352 Gr. LCB, A352 Gr. LCC | A350 Gr. LF2 |
EDELSTAHL | A351 Gr. CF8M, A351 Gr. CF8, A351 Gr. CF3M, A351 Gr. CF3 | A182 Gr. F316, A182 Gr. F304, A182 Gr. F316L, A182 Gr. F304L |
DUPLEX | A995 Gr. 4A | A182 Gr. F51 |
SUPERDUPLEX | A995 Gr. 5A, A995 Gr. 6A | A182 Gr. F55 |
HAST C | A494 Gr. CW-12MW | B574 UNS N10276 |
LEGIERUNG 20 | A351 Gr. CN7M | B462 Gr. N08020 |
BRONZE | B62 Gr. C83600 | |
ALUMINIUMBRONZE | B148 Gr. A | B150 Gr. C62300 |
NICKEL-AL-BRONZE | B148 Gr. D | B150 Gr. C62300 |
TITAN | B381 | B381 |
MONEL | MONEL 400, MONEL K-500 | MONEL 400, MONEL K-500 |
NICKEL | INCONEL 625, INCONEL 825, INCONEL 718, INCONEL X750 |
Spezifikationen
Ventilgrößen | 2" (50mm) bis 120" (3000mm) |
Ratings | Klasse 150, Klasse 300, entspricht DIN PN2.5, PN6, PN10, PN16, PN25, PN40 |
Körperstil | Geflanscht (nur 2 Zoll bis 128 Zoll) und gemufft und Wafer (nur 2 Zoll bis 80 Zoll) | Option Sitzleckage | Klasse VI für weiche Sitze aus PTFE, EPDM, Viton, Klasse IV für flexible Metallsitze |
Durchflussrichtung | Bidirektional |
Konformität An Codes
Design & Fertigung | API 609 Kategorie B BS5155 API 607 (Feuersicher) |
Abmessungen von Angesicht zu Angesicht | API609 BS5155 BS EN 558-1 ISO-5752 |
Flanschabmessungen | ANSI B 16,5 (DN 50 bis DN 600) ANSI B 16.47 (DN 650 bis DN 1500) |
Druck-Temperatur-Bewertung | ANSI-B 16.34 |
Ventilinspektion | API 598 FCI-70-2 |
Anwendungsbranchen
Chemikalien & Erdgas
Kraftwerke
Zuckermühlen
Papier & Zellstoff
Wasser
Essen & Getränke
Petrochemikalien
Öl und Gas
Gasprozess
Rohrleitungssysteme
Schiffbau
FPSO
Pharmazeutika
Bergbau
Metall und Stahl
Globale Präsenz von Dembla
Dembla ist einer der größten Hersteller, Exporteure und Lieferanten von doppelt versetzten Absperrklappen - Serie 7400 in Italien, Irak, Korea, Deutschland, Frankreich, Japan, USA, Russland, Brasilien, Mexiko, Chile, Kanada, Australien, Philippinen, Vietnam, Österreich, Afrika, Spanien, Türkei, Niederlande, Großbritannien und auf der ganzen Welt.
Unsere Produktionsstätte befindet sich in Bhiwandi, Thane - Mumbai, Maharashtra, Indien.
