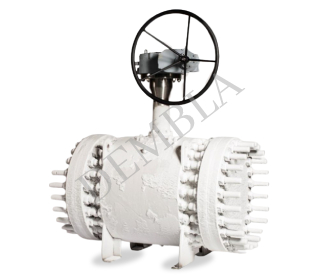

Válvula de bola montada en muñón criogénico - Serie 8200
Serie - 8200
Las válvulas de bola criogénicas Dembla pueden resistir y operar de manera efectiva a temperaturas extremadamente frías de hasta -196 °C. Las válvulas de bola criogénicas son válvulas bidireccionales de cierre hermético que se utilizan en aplicaciones de baja temperatura con entornos peligrosos y no peligrosos. El diseño exclusivo del casquete permite solo una capa delgada de flujo entre el diámetro interior de la extensión y el diámetro exterior del vástago, lo que genera una pérdida de energía mínima a lo largo de la extensión.
Tamaño y clasificación
150#
24 pulgadas
DN 600
300#
24 pulgadas
DN 600
600#
24 pulgadas
DN 600
900#
16 pulgadas
DN 400
1500#
16 pulgadas
DN 400
Características

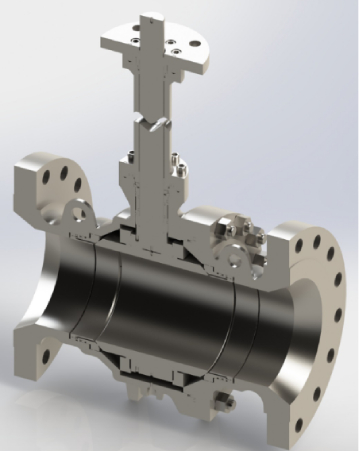

Altura del casquete extendido convenientemente diseñado para alejar el prensaestopas de las superficies criogénicas. Esto evita la falla de los sellos por efecto de baja temperatura.
Vástago antiexplosión.
Dispositivo antiestático
Alivio automático de cavidades
Almohadilla de montaje ISO para caja de cambios/actuador
sello de labios
Sello doble
bidireccional
Doble bloqueo y sangrado
Estándar
Diseño
BS 6364, API 6D
Cara a cara
ASME B16.10, API 6D
Extremo de brida
ASME B16.5
Prueba e Inspección
ISO 5208, BS 6364, MESC SPE 77/200, MSS SP-134
MOC de carrocería y molduras
MATERIAL | Temperatura límite | |
Forged | fundido | |
A350 LF3 | A352 LC3 | -101℃ |
A182 F304 | A351 CF8 | -254℃ |
A182 F316 | A351 CF8M | -254℃ |
A182 F304L | A351 CF3 | -254℃ |
A182 F316L | A351 CF3M | -254℃ |
Asiento / Sello MOC
Propiedades | PCTFE | PTFE | PEEK | |
Rango de temperatura °C (°F) | -302~328 | -328~392 | -148~500 | |
La calificación de presión | 150# - 1500# | 150# - 600# | 150# - 2500# | |
Propiedades mecánicas | Dureza (D) | 75 ~ 85 | 55 ~ 60 | ≥ 82 |
Resistencia a la tracción (MPa) | 31,4 ~ 37,5 | 28 ~ 40 | ≥ 95 | |
Elongación de tracción (rotura, %) | 50 ~ 200 | > 350 | ≥ 55 | |
Propiedades físicas | Gravedad específica (g/cm3) | 2,11 ~ 2,16 | 2,16 ~ 2,18 | 1,3 ~ 1,4 |
Absorción de agua, 24 hrs. (%) | 0.00 | 0.00 | 0.2 | |
Absorción de agua Saturación | <0.01 | <0.01 | 0.5 | |
Solicitud de servicio | Criogénico y Baja Temperatura | Químico y Baja Temperatura | Alta presión y temperatura | |
Industrias de aplicación
Gas de petróleo
Metalurgia
Generación de energía
Químico
Petroquímico
Marina
