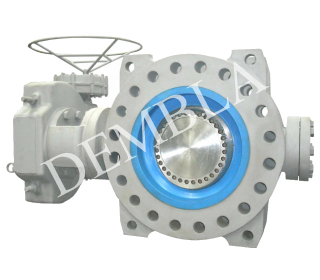

Válvula de mariposa de triple compensación
Serie - 7600
Las válvulas de mariposa con construcción de compensación simple o doble no cumplen con las expectativas cuando se usan para aplicaciones de procesos severos y severos, como condiciones de temperatura extrema, aislamiento de vapor, alta frecuencia operativa, servicios de abrasión, etc. Las válvulas de mariposa de triple compensación brindan un rendimiento confiable y eficiente bajo estas duras aplicaciones.
Las válvulas de mariposa con asiento de metal de triple excentricidad Serie 7600 con geometría de asiento única y acoplamiento de eje de disco de diseño brindan una larga vida útil en condiciones de temperatura extrema.Con características de apretado shut-off metal a metal elimina.
Tamaño y calificación
#150
48 pulgadas
DN 1200
#300
36 pulgadas
DN 900
#600
30 pulgadas
DN 750
Características
Tasa de asiento de metal 'A' según ISO 5208
Metal con metal Cierre hermético
Diseño inherentemente seguro contra incendios
Sellos laminados
Adecuado para manejar aplicaciones abrasivas y de alta temperatura
Bidireccional
El diseño de doble disco excéntrico imparte un borde extremadamente alto para adaptarse a diversas aplicaciones exigentes
Diseño de vástago antiexplosión.
Estándar
Diseño
API 609, B 16.34
F/F
API609/EN 558
Testing
API-598/EN-12266
API-607
Finalizar conexión
BRIDA/WAFER/ LUG-B16.5,B16.47,EN1092-1
SOLDADURA A TOPE-B16.25
Material
MATERIAL | CASTING | FORJAR |
ACERO CARBONO | A216 gr. WCB, A217 gr. WC6, A217 gr. WC9 | A105 |
ACERO AL CARBONO DE BAJA TEMPERATURA | A352 gr. LCB, A352 gr. LCC | A350 Gr. LF2 |
ACERO INOXIDABLE | A351 gr. CF8M, A351 gr. CF8, A351 gr. CF3M, A351 gr. CF3 | A182 gr. F316, A182 gr. F304, A182 gr. F316L, A182 gr. F304L |
DÚPLEX | A995 gr. 4A | A182 gr. F51 |
SUPERDÚPLEX | A995 gr. 5A, A995 gr. 6A | A182 gr. F55 |
HAST C | A494 gr. CW-12MW | B574 UNS N10276 |
ALEACIÓN 20 | A351 gr. CN7M | B462 gr. N08020 |
BRONCE | B62 gr. C83600 | |
BRONCE ALUMINIO | B148 gr. A | B150 Gr. C62300 |
NÍQUEL AL BRONCE | B148 gr. D | B150 Gr. C62300 |
TITANIO | B381 | B381 |
MONEL | MONEL 400, MONEL K-500 | MONEL 400, MONEL K-500 |
NÍQUEL | INCONEL 625, INCONEL 825, INCONEL 718, INCONEL X750 |
Especificaciones generales
| Tamaño | DN 80 A través de DN 1200 3" A través de 48" |
| Temperatura de trabajo | -29 ºC a + 538 ºC Con combinación adecuada de materiales. -100°C a + 700° |
| Estilos de carrocería | Tipos de orejetas y doble brida |
| Actuadores | Operador de engranaje manual, actuador neumático, actuador eléctrico |
Estándares aplicables
| Diseño | Diseño básico según API 609 Cálculos según ASME SEC. viii, EN-12516-2 ASME SEC. III, ANSI B16.34 |
| Dimensión cara a cara | API 609 / EN 558-1 Serie 13 y 20 |
| Brida del cuerpo | ANSI B16.5, ANSI 150#, ANSI 300# |
| Perforación | PN-10,16,25,40 |
| Calificación | MSS-SP-25 / EN 99 |
| Calidad | ISO 9001 |
Industrias de aplicación
Minería
Construcción de barcos
Plantas de energía
Pasta de papel
Agua
productos farmaceuticos
Petroquímica
Gas de petróleo
Comida y Beverage
Sistemas de tuberías
ingenios azucareros
FPSO
Químicos y Gas Natural
Proceso de gases
Acero
Presencia mundial de Dembla
Dembla es uno de los principales fabricantes, exportadores y proveedores de válvulas de mariposa de triple compensación - Serie 7600 en Italia, Irak, Corea, Alemania, Francia, Japón, EE. UU., Rusia, Brasil, México, Chile, Canadá, Australia, Indonesia, Filipinas , Vietnam, África, España, Turquía, Países Bajos, Reino Unido y en todo el mundo.
Nuestra instalación de fabricación está situada en Bhiwandi, Thane - Mumbai, Maharashtra, India.
